数値はキャノピ仕様で、（ ）内数値はキャブ仕様です。 |
| 機種名 |
SK50UR |
| 本体型式 |
SK50UR-6E |
| 車名および型式 |
コベルコ YDM-YJ08 |
| クローラ仕様 |
ゴムクローラ |
鉄クローラ |
| ●バケット |
|
|
0.20 |
|
0.18 |
|
700（サイドカッタ含む） |
| ●性能 |
|
|
8.5 ｛8.5｝ |
|
|
1速 2.2／2速 4.0 |
1速 2.1／2速 3.7 |
|
|
58 （30） |
|
最大掘削力 |
|
35.2 ｛3,590｝ |
|
21.9 ｛2,230｝ |
| ●質量 |
| 機械質量 |
|
5,320 |
5,460 |
|
5,490 |
5,630 |
| 機体質量 |
|
4,120 |
4,270 |
|
4,290 |
4,430 |
| 接地圧 |
|
30.4 ｛0.31｝ |
32.2 ｛0.33｝ |
|
31.4 ｛0.32｝ |
33.1 ｛0.34｝ |
| ●エンジン |
| 型式 |
ヤンマーYDM-4TNV88C |
| 種類 |
水冷4気筒直接噴射式ディーゼル |
|
|
27.9／2,400 ｛37.9／2,400｝ |
|
|
75 |
| ●ブレード |
|
|
1,960×345 |
|
|
上375／下385 |
| ●側溝掘機構 |
| 方式 |
パラレルブーム平行リンク式オフセット |
|
|
左925／右790 |
| ●走行装置 |
| シュー形式 |
ゴムクローラ |
鉄クローラ |
|
|
400 |
| ●油圧装置 |
| 油圧ポンプ |
形式 |
可変容量アキシャルピストン＋ギヤ |
|
23.0 ｛235｝ |
| 旋回モータ形式 |
アキシャルピストンモータ（1個） |
| 走行モータ形式 |
可変容量アキシャルピストンモータ（2個） |
|
|
全量58.2（タンク内27.9） |
| ●アタッチメント装着可能質量 |
|
530 |
|
600 |

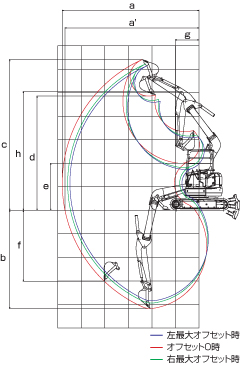

| 単位:mm |
|
| 項目＼ブームオフセット |
左最大
オフセット |
オフセットO |
右最大
オフセット |
| a-最大掘削半径 |
5,490 |
5,810 |
5,580 |
| a'-床面最大掘削半径 |
5,360 |
5,690 |
5,460 |
| b-最大掘削深さ |
3,850 |
4,170 |
3,940 |
| c-最大掘削高さ |
6,140 |
6,410 |
6,220 |
| d-最大ダンプ高さ |
4,590 |
4,860 |
4,670 |
| e-最小ダンプ高さ |
1,730 |
2,000 |
1,810 |
| f-最大垂直掘深さ |
2,730 |
3,020 |
2,810 |
| g-最小旋回半径 |
1,210 |
1,020 |
1,400 |
| h-同上時高さ |
4,790 |
5,050 |
4,870 |
|
 |
 |
